LPH Hydraulische Schmiedepresse 10MN

Einzigartige Produktionsmaschinen

Sonderpressen für jede Umformaufgabe, stellen die optimale Lösung zwischen einer Standard-Bauweise und individuellen Kundenanforderungen dar. In enger Zusammenarbeit mit unseren Kunden gehen wir dabei immer wieder neue Wege und optimieren die Umformtechnik durch echte Innovationen. Jede davon macht Umformprozesse noch funktionaler, sicherer und wirtschaftlicher.

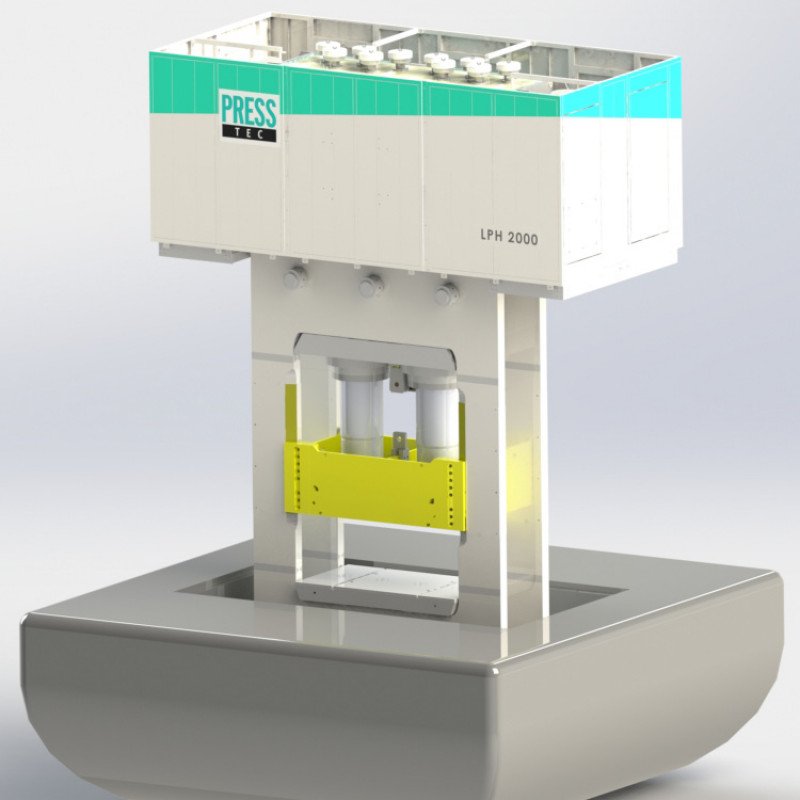

Die Presse der Baureihe LPH wurde von PRESSTEC konzipiert für höhere Presskraftbereiche von 10 MN bis 100 MN.

Entwicklungsziel:
Eine Presse konstruieren, die bei geringen Anschaffungskosten dauerfest und betriebssicher ist.

Die Presse benötigt eine geringe Fundamenttiefe, was die Anschaffungsnebenkosten deutlich reduziert. Bemerkenswert ist außerdem, dass die komplette Konstruktion nicht geschweißt sondern durch Zuganker verschraubt ist.

BAUREIHE	LPH	LPH 7500
Presskraft (MN)	10 – 100	75
Pressenkörper	Lamellenkonstruktion, geschraubt	Lamellenkonstruktion, geschraubt
Antrieb	Hydraulisch	Hydraulisch
Werkstücke	Ringrohlinge Freiformschmiedestücke Gesenkschmiedestücke	Ringrohlinge
Ausstoßerkraft	Nach Kundenwunsch	70 t
Werkzeugraum	Nach Kundenwunsch	Breite zwischen Lamellen: 1520 mm Einbauhöhe: 1520 mm
Gesamthöhe über Flur	Nach Kundenwunsch	8000 mm

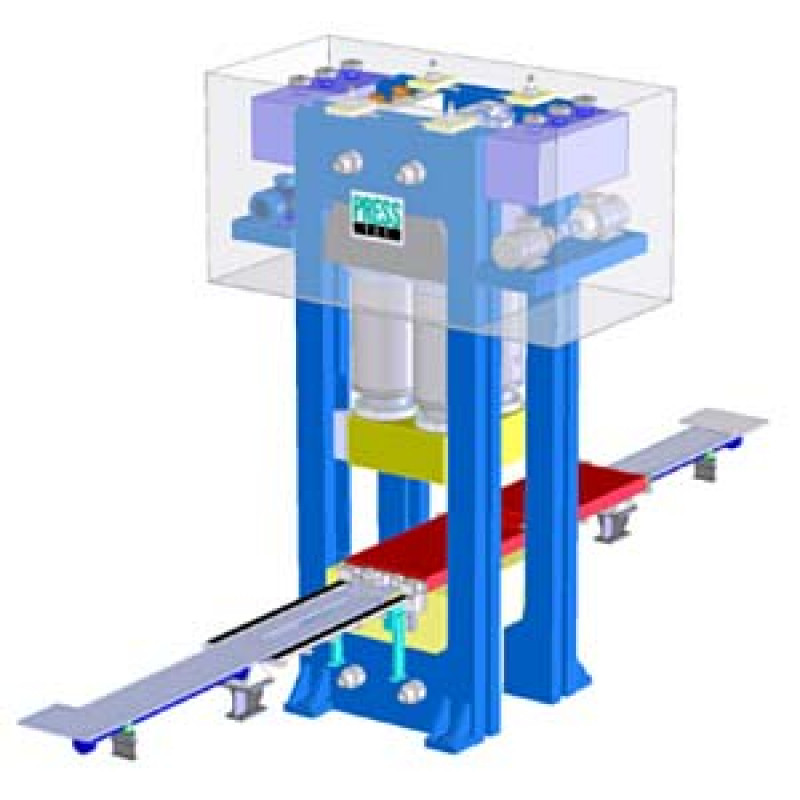

2 Stück Schiebetische	Nach Kundenwunsch	Verfahrweg 3500 mm

Technische Daten nach Kundenspezifikation.
Technische Änderungen vorbehalten.

Attribute

Massiver Pressenständer in Lamellenbauweise, der mit der Zugstange verschraubt ist
Geprüft und optimiert auf Dauerfestigkeit und Verformung mit FEM
Verschleißfeste Kolben aus gehärtetem Vergütungsstahl
Metallisches berührungsloses Dichtungs- und Führungssystem
Diagonal angeordnete Fadenkreuzführung
Wartungsfreundliche, präzise Einstellung der Schlittenführung
Joystick-Bedienung mit Zeilenanzeige oder Visualisierung über Touchscreen
Gefertigt ausschließlich aus Standardkomponenten von Markenherstellern
Neuer, ölhydraulischer Hochleistungs-Kompaktantrieb
Sauberer Betrieb durch OilClean-Technologie
Komplette Automatisierung für Werkstückhandling und Werkzeugwechsel nachrüstbar
Schnellschmiedemodul für bis zu 120 Hübe/Minute verfügbar
Nur minimale Fundamenttiefe erforderlich

Automatisierung

Tisch- und Stößelausstoßer
Oberwerkzeugverschiebung
Tisch-Werkzeug-Verschiebung
Hebe- und Zentriervorrichtungen
integrierte/einschwenkbare Topf- und Lochvorrichtungen
Drehtische
Schnellschmiedeeinrichtungen (bis zu 120 Hübe/min)
Werkzeugwechselsysteme
einfache Werkzeughilfen
Schwenkarme
Teilschmiedelehre/Drehschieber
Sattelmagazin
Zunderabstreifer
Sprühsysteme
Steuerung: Visualisierung; Werkzeugspeicher; Fernwartungsmodem; Lernmodul; Zyklusspeicher; Integration von Peripheriegeräten in die Pressensteuerung, z.B. Manipulator
Roboter-Automatisierung

LPH Hydraulische Schmiedepresse 10MN - 100MN

Lamellenkonstruktion für Realisierung großer Presskräfte bei vollen Automationsmöglichkeiten
